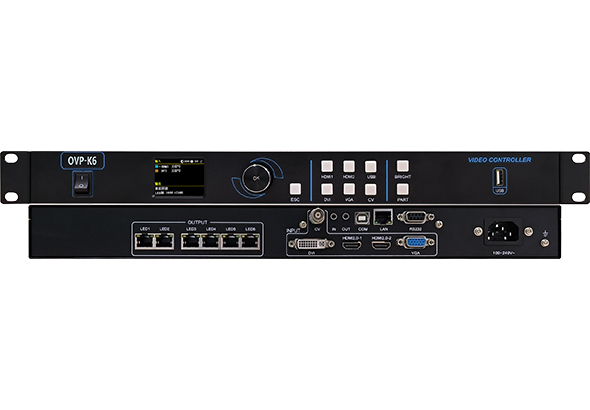

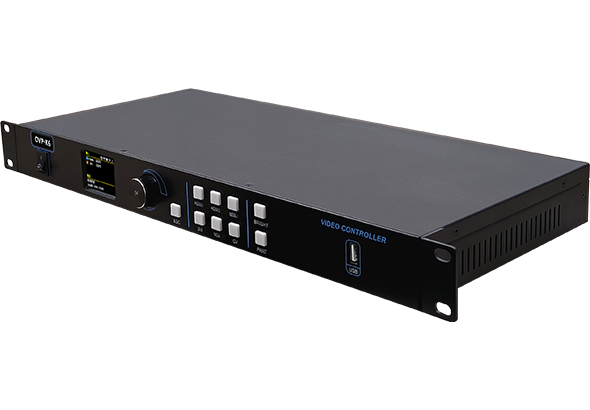

OVP-K6設備集成6千兆網口大發送，支持4K點對點輸出，支持LED顯示屏的遠程維護。支持U盤播放功能。
最大帶載393萬像素，寬度≤8000，高度≤3840；
輸入接口：HDMI2.0*2、DVI*1、VGA*1、CV*1，支持2路4Kx2K@60Hz；
前置USB2.0接口，支持視頻播放、圖片播放、視頻和圖片混合播放三種模式；
標配2.0"液晶屏，支持多語言菜單界面（中文、英文、俄文、越南語）;
標配RS232控制接口，可接入中控設備；
1U標準機箱，重量≤3.6KG。
訂單熱線：
0512-36912677/88/99
OVP-K功能特性
支持4K×2K@60Hz點對點輸出；（支持標準分辨率和部分自定義分辨率，寬度≤3840，高度≤2160）
標配RS232中控接口， 標配音頻輸入輸出接口；
支持多語言菜單界面（中文、英文、俄文、越南語）；
支持租賃屏的智能調屏和工作計時。
支持輸入視頻源定時切換；
支持設備輸出信號的開啟和關閉；
支持自定義分辨率；
支持對輸入視頻源畫面進行截取、局部顯示；
支持輸入自適應信號源分辨率；
支持輸出自適應顯示屏參數配置；
支持輸入和輸出信號熱備份；
可預存8種用戶模式供用戶快速調用；
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級。
-30℃～70℃ 環境溫度下穩定工作
抗8KV接觸放電，超強抗浪涌沖擊能力，更低故障
產品檢測和資質認證
OVP產品通過國家自愿性產品認證試驗，經過安全測試和電磁兼容性測試，獲得CQC認證證書；
OVP產品通過歐盟強制性產品認證試驗，經過安全測試和電磁兼容性測試，獲得CE認證證書；
OVP產品通過了中國ROHS2.0《電器電子產品有害物質限制使用管理辦法》和GB/T 26572-2011的6項規定檢測；
OVP產品通過了歐盟ROHS《關于限制在電子電器設備中使用某些有害成分的指令》的10項規定檢測。
| 視頻輸入源 | ||
|---|---|---|
| DVI×1 | VESA標準：1920x1080@60Hz向下兼容，支持3840x2160@30Hz | |
| HDMI2.0×2 | VESA標準：3840x2160@60Hz向下兼容，HDMI 2.0 | |
| VGA×1 | VESA標準：UXGA@75Hz向下兼容 | |
| CV×1 | 支持PAL \ NTSC 復合視頻 | |
| USB×1 | USB2.0，支持高清1080p@30fps或720p@60fps內容U盤播放 前置U盤，支持視頻播放、圖片播放、視頻和圖片混合播放三種模式 |
|
| 視頻輸出端口 | ||
|---|---|---|
| NET×6 |
6千兆網口輸出，通過網線連接LED顯示屏，直連接收卡； |
|
| 音頻輸入/輸出端口 | |
|---|---|
| HDMI音頻 | HDMI視頻輸入端口內嵌 |
| AUDIO_IN | 3.5mm模擬音頻輸入接口 |
| AUDIO_OUT | 3.5mm模擬音頻輸出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 網絡控制接口 | |
| RS232 | 中控接口 | |
| 重要功能 | |
|---|---|
| 通訊功能 | 支持串口通訊，支持局域網通訊和IP地址配置，標配RS232中控接口，選配無線WiFi，支持手機App調試和操控， 完成OVP視頻設備的相關參數設置和功能配置，完成對LED顯示屏的參數設置 |
| 計劃任務 | 支持輸入視頻源定時切換 |
| 租賃屏功能 | 支持租賃屏的智能調屏和工作計時 |
| 多語言界面 | 液晶菜單支持中文、英文、俄文、越南語共4種語言界面 |
| 開機LOGO | 支持默認、自定義和無LOGO三種選項 |
| 智能配置 | 支持按照LED顯示屏分辨率自動完成設備參數適配 |
| 畫面截取功能 |
支持對輸入視頻源畫面進行截取、局部顯示 |
| 點對點功能 | 支持4K×2K@60Hz點對點輸出，支持標準分辨率和部分自定義分辨率。寬度≤3840，高度≤2160 注意：使用4K點對點輸出功能時，請選擇較高配置的顯卡和電腦！ |
| 亮度調整 | 支持100級亮度調整 |
| U盤播放 | 前置U盤，支持視頻播放、圖片播放、視頻和圖片混合播放三種模式 |
| EDID設置 | 支持HDMI、DVI信號自定義輸入分辨率 |
| VGA校正 | 支持VGA調整和VGA ADC校正 |
| CV校正 | 支持CV ADC校正 |
| 輸出控制 | 支持設備輸出信號的開啟和關閉 |
| 色溫調節 |
預設自然、偏暖、偏冷三種顯示效果，用戶亦可自定義色溫 |
| 用戶模式 | 支持預存8個用戶模式，支持便捷的場景切換 |
| 熱備份功能 |
支持輸入和輸出畫面熱備份功能 |
| 工廠復位 |
支持設備恢復出廠設置 |
| 按鍵鎖 | 支持對設備面板設置按鍵鎖定和按鍵解鎖狀態，防止誤操作 |
| 工程鎖 | 支持對設備設置工程鎖 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 整機規范 | |
|---|---|
| 輸入電壓 | 100-240V~50/60Hz |
| 額定功率 | ≤50W |
| 操控方式 | 液晶菜單、面板按鍵、BxSetPro調試軟件 |
| 液晶屏 | 2.0”彩色液晶屏，分辨率320×240 |
| 裝箱配件 |
3Pin主機電源線1.5M*1, 六類軟網線1.5M*1,USB-A-B線1.5M*1, HDMI2.0軟線1.5M*1, HDMI-DVI轉接頭*1 |
| 機箱 | 金剛黑 鋁面板 1U標準工業機箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 重量 | ≤3.6KG |
|
環境適應性 |
|
|---|---|
| 工作溫度 |
-30℃～70℃ |
| 環境濕度 |
15%～85% |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾和抗擾度 |
對OVP設備的電源端口、HDMI接口、DVI接口、VGA接口、CV接口進行無線電騷擾檢測。 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機 電磁兼容 第一部分 發射要求》定義的騷擾限值。 騷擾檢測符合歐盟《EN 55032：2015 多媒體設備的電磁兼容性》的規定要求。 騷擾抗擾度檢測符合《ICE/EN 61000 電磁兼容性》的規定要求。 |
| 靜電放電抗擾度 |
對OVP設備的USB口、HDMI接口、DVI接口、VGA接口、CV接口進行靜電放電抗擾度檢測。 試驗等級4級，接觸放電8KV。 符合《GB/T17626.2-2018電磁兼容試驗和測量技術靜電放電抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-2》的規定要求。 |
| 浪涌沖擊抗擾度 |
對OVP設備的電源端口和網口進行浪涌沖擊檢測。 試驗等級4級，測試電壓4KV。 符合《GB/T 17626.5-2019電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-5》的規定要求。 |
