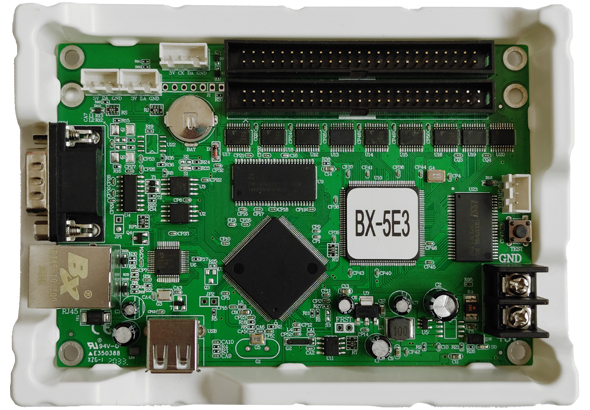

雙核網口控制器。主要面向網絡應用，支持局域網和互聯網。廣泛應用于各種超大面積的LED門楣顯示屏和LED集群顯示系統。
單色1024K/雙色1024K點；寬度≤8192，高度≤512點；
板載100M網口+RS232+USB接口，可定制RS485接口；
U盤超強識讀，U盤延長線≤7.5m穩定傳輸；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率；
不支持SM16188B芯片。
2022年4月停產。
訂單熱線：
0512-36912677/88/99五代產品定義LED雙基色控制器
五代產品系列齊全，功能完善，基本滿足單雙色LED顯示屏的應用需求。
五代產品自2012年投放市場，各項關鍵技術和綜合性能始終領跑行業，奠定了仰邦科技在單雙色LED控制器領域的行業位置。
五代產品開創了單雙色LED控制器的產品分類和功能定義。
五代產品突出特點：
1. 強大
⑴ 軟件功能強大，簡單易用
⑵ 顯示亮度高，控制面積大，通訊速度快
⑶ 刷新率高，畫面穩定，移動平滑；
⑷ 多區域聯動精確調度算法
⑸ 支持底層軟件在線升級
⑹ 五代產品全系列支持溫度、溫濕度傳感器；支持紅外遙控器、按鍵點播節目；BX-5E系列支持多種噪聲傳感器
⑺ 八大技術：區域邊框、文字動畫、炫動背景、紅外遙控、斷點續傳、超大帶載、全彩灰度、無線集成
⑻ BX-5E系列畫面移動平滑，支持超長、超高和超大帶載
⑼ BX-5K系列開放通訊協議，專用于工業現場、設備配套、車載顯示、智能站牌和集群顯示系統等領域的二次開發
⑽ 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排
2. 穩定
⑴ 抗惡劣環境。3.5V-5.5V寬電壓工作； -40℃～80℃環境溫度下穩定工作
⑵ 串口抗靜電設計，通訊更加穩定
⑶ BX-5M/5E系列支持服務器模式和互聯網傳輸，對復雜網絡環境適配性極強；長期不掉電穩定通訊
⑷ U盤超強識讀，長線驅動能力極強
⑸ wifi板載天線信號強，通訊速度快
⑹ 采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏
五代產品以核心科技奠定了大型LED集群顯示系統和定制開發項目上的優勢地位！
五代產品款款經典。從設計到制造，精益求精，細節之處盡現品質。任何一款BX五代產品在行業同類產品中都是姣姣者。
五代產品以其優秀品質和卓越性能彰顯了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 2012年6月投放市場，批量現貨供應 |
| 控制點數 |
單色1024K/雙色1024K點；寬度≤8192 |
| 顯示模式 | 單色/雙色 8192*128 4096*256 2048*512 |
| 存儲容量 | 4MByte |
| 節目數量 | 支持512個節目。特殊需求可定制擴展 |
| 區域數量 | 支持32個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、動畫區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時（均支持多組顯示） |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片，不支持SM16188 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組 |
| 掃描類型 | 支持靜態、1/2、1/4、1/8、1/16掃描，支持8列折行數據排列 |
| 板載接口 | |
|---|---|
| 顯示接口 | 2組50PIN接口 |
| 通訊接口 |
標配100M網口+RS232+USB接口，可定制選配RS485 |
| 傳感器接口 |
板載標配亮度/溫度/溫濕度傳感器接口、紅外遙控頭接口 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持局域網和互聯網通訊，選配支持RS485串行通訊，支持U盤下載； 選配相應套件，支持GPRS /4G /wifi無線通訊； |
| 節目群發功能 | 支持不同屏幕的節目自適應發布 |
| 節目播放控制 | 支持節目順序播放、節目定時播放 |
| 定時開關功能 | 支持軟件命令開關和定時自動開關屏幕 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、屏幕開關機、屏幕測試 |
| 常規傳感器功能 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入； |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區。 |
| 信息動態刷新 | 支持4個動態區域，支持信息實時更新。提供*.txt和*.bmp文件接口，便捷實現簡單的二次開發。 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 任意排版功能 | 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等； 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶個性定制功能的開發和拓展。 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 | 支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V-5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤5W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目發送更新、節目播放控制、亮度自動調整、定時開關顯示屏 |
| 節目群發 | 支持不同屏幕的節目自適應發布 |
| 管理軟件 |
LedshowTW圖文編輯軟件（PC軟件） Ledshow手機APP（Android版、ios版） |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
底層軟件升級程序 BX-5E系列
版本號：V20210629 |
不支持SM16188B芯片模組
|
16073 | ||
|
Ledshow TW 2017軟件 用戶手冊
版本號：20190912 |
28284 | |||
|
Ledshow 新版APP 用戶手冊
版本號：20211213 |
3294 | |||
|
單雙色控制器 用戶手冊
版本號：2020117 |
13986 | |||
|
BX-5E系列 規格書
版本號：20201111 |
13953 | |||
|
BX-5E系列 用戶手冊
版本號：20170822 |
13770 |
